Perfect afgestemde, discrete niet-NFB-kanalen
SOULNOTE heeft de originele, perfect uitgebalanceerde non-NFB-kanalen volledig geoptimaliseerd om geluidskwaliteit de hoogste prioriteit te geven. Ze hebben spanningsfeedback volledig geëlimineerd in de eindtrap, spanningsversterkingstrap en voedingscircuits. Ook hebben ze DC-servo-circuits en stroomspiegelcircuits, die invloed hebben op het geluid, verwijderd. Zowel de constante stroomcircuits als de biascircuits in de spanningsversterkingstrap maken gebruik van eenvoudige circuitlay-outs. SOULNOTE heeft de vermogensversterkingstrap perfect gebalanceerd over de gehele emittervolgeruitgang. Dit heeft als doel een levendige, heldere en weelderige muziekweergave te bereiken.
Symmetrischevolumeregeling met relaiscircuit
SOULNOTE gebruikt een relaiscircuit wat schakelt met zeer nauwkeurige weerstanden in een uitgebalanceerd dempingssysteem om het volume te regelen. Hiervoor heeft men gekozen in plaats van elektronica of een roterende schijf. Hiermee heeft men de helderheid verhoogd en verschijnt het geluid in drie dimensies. De kwaliteit bij lage volumeniveaus wordt hiermee aanzienlijk verbeterd.
Een ideale constructie
SOULNOTE concentreert de ingangsklemmen, ingangskeuzeschakelaars, volumeregeling en non-NFB spanningsversterkingstrap op een enkele meerlagige print om de ingangssignaallijn te stroomlijnen. Het bord gebruikt geen enkele afscherming of filter dat het geluid negatief zou kunnen beïnvloeden, om alle factoren die de geluidskwaliteit beïnvloeden te elimineren. Dit ideale ontwerp heeft men bereikt dankzij de relaisschakelbare gebalanceerde verzwakker.
4-laags bord met 70 micron dikke koperfolie
De binnenlaag van 70 micron dikke koperfolie als voedingsrail in het voedingsblok, bestaande uit de uitgangstrap en de hoofdvoeding, minimaliseert hoge stroomlussen. Dit resulteert in uitstekende frequentiekarakteristieken en stabiliteit door eliminatie van inductantie-artefacten.
Contactloze bedrading
Zowel voor de voedingslijnen als voor de signaallijnen hebben ze er bij Soulnote voor gekozen om geen connectoren meer te gebruiken; de kabels worden rechtstreeks op de printplaten gesoldeerd om contactloze verbindingen te maken.
Schoorsteen type koellichaam
Het koellichaam bezit een nieuw ontwikkelde schoorsteenvorm die zorgt voor uiterst efficiënte koeling met minder trillingen.

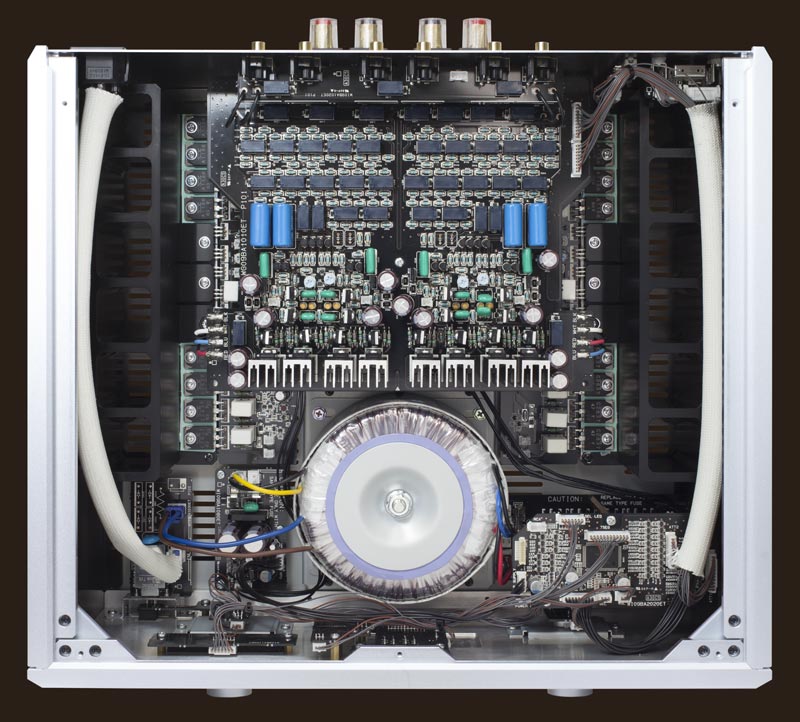

Krachtige energievoorziening
Een bifilair gewikkelde 600 VA ringkerntransformator, de krachtigste in de geschiedenis van SOULNOTE, wordt gebruikt in de voeding. Onafhankelijke commutatiecircuits van de diode zijn dicht bij de transformatorwikkeling geplaatst om stroomlussen te minimaliseren. De commutatiecondensator, speciaal ontworpen voor SOULNOTE, is een ELNA-product dat is geselecteerd vanwege de geluidskwaliteit. Het regelen en optimaliseren van de frequentiekarakteristieken en de onderlinge capaciteit worden ondersteund door de parallelschakeling van meerdere condensatoren met kleine capaciteit.
4 parallelle high-speed uitgangstransistoren
De eindtrap parallelleert 4 transistoren (2SC2837/2SA1186) met lage Cob en hoge FT. In combinatie met de sterke non-NFB voeding zorgt dit voor voldoende aandrijfvermogen voor de luidsprekers. De uitgangstransistoren zijn geselecteerd en gekoppeld met behulp van een speciaal ontworpen apparaat dat de Vbe-stroomwaarde meet zonder invloed van stijgende temperaturen in de uitgangstransistoren, wat resulteert in een perfecte afstemming voor voldoende luidsprekervermogen en een heldere, nauwkeurige geluidsweergave.

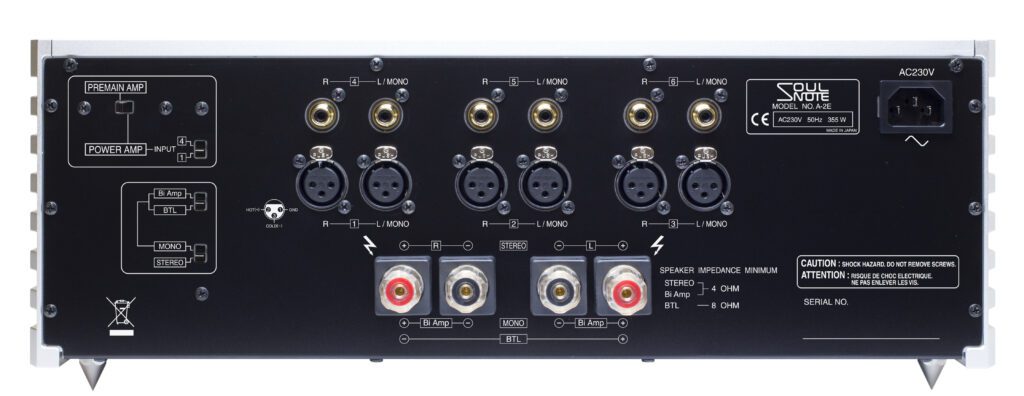

Twee soorten mono-modi
Naast de BTL mono-modus kun je ook kiezen voor de bi-amp mono-modus, waarbij de mono-ingang wordt verdeeld over het linker- en rechterkanaal.
Eindversterker-modus
In de eindversterker-modus onderbreekt de eindversterker de stroomtoevoer naar de microcomputer en omzeilt deze de keuzeschakelaar en het volume. Dit resulteert in een verhoging van de S/N-verhouding. In deze modus kun je ook XLR- en RCA-ingangen worden geselecteerd.

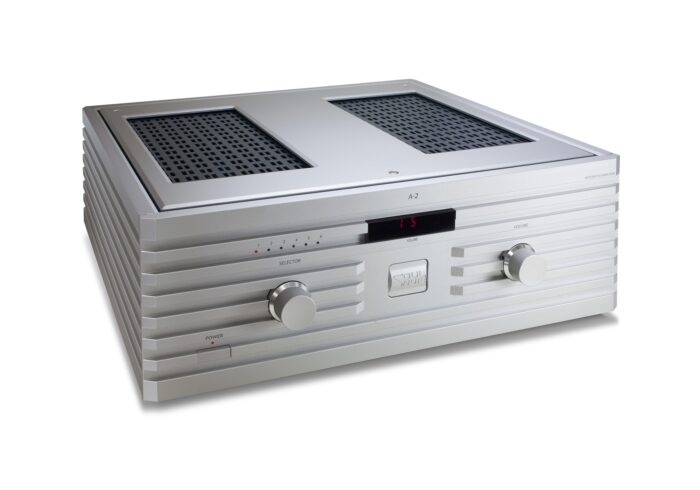

Behuizingsontwerp geeft prioriteit aan geluidskwaliteit
De spikes aarden de voedingstransformatoren rechtstreeks. Hoewel de spikes aluminiumplaten combineren met een niet-uniforme dwarsdoorsnede om de resonantie te beheersen, verhogen ze de stijfheid. De aluminiumplaten zijn niet direct met elkaar verbonden om ongewenste resonanties te elimineren. De bovenplaat, die een bijzonder grote invloed heeft op de geluidskwaliteit, is een tweecomponentenconstructie die de basisplaat en aluminiumplaten op drie punten verbindt, zodat ze elkaar niet dempen. Door het op drie punten te aarden zonder het aan de aluminium delen van de kast zelf te bevestigen, slaagt deze constructie erin de geluidsfocus naar beneden te trekken en toch ruimtelijk te houden.
| Nominaal vermogen |
100W ×2 (8ohm), 200W × 2 (4ohm), 400W (BTL MONO 8ohm) |
| Totale harmonische vervorming |
0,03% (50W 8ohm) |
| Frequentiekenmerken |
LUIDSPREKER (8 Ohm 1 W): 3Hz tot 240kHz (± 1,0dB) |
| Ingangsgevoeligheid/Impedantie |
LINE 1, 2, 3 (balans): 700mV/16kohm
LINE 4, 5, 6: 700mV/8kohm |
| S/N-verhouding |
110dB (IHF A-netwerk) |
| Netspanning |
230V AC 50Hz |
| Stroomverbruik |
355W, 125W (stand-by) |
| Buitenafmetingen hoofdeenheid |
430(B) × 160(H) × 423(D)mm |
| Gewicht |
20kg |
| Meegeleverde accessoires |
afstandsbediening, spikes, netsnoer |
